Aynı baraya bağlı devre kesicilerden birinin tetiklenmesi komşu devre kesicileri etkiler mi? - Blog

Güç dağıtım sisteminin temel koruma ekipmanı olarak,vakum devre kesiciEylem güvenilirliği doğrudan güç kaynağının güvenliğini etkiler. ne zaman birvakum devre kesiciBir arıza nedeniyle aynı veri yolu açmalarında, bitişik devre kesicilere "zarar verir" mi? Bu basit bir doğru ya da yanlış sorusu değildir, çalışma koşullarına ve koruma işbirliğine bağlıdır.

Aşağıda üç açıdan tek tek bir giriş yer almaktadır: normal, anormal ve dolaylı etkiler.

I. Normal durum – karşılıklı etkileşim yok

Güç sisteminin normal çalışması sırasında röle koruması "seçicilik" ilkesini izler; yani arızalar, arıza noktasına en yakın koruma cihazı tarafından temizlenmelidir. Şube devresinde bir arıza meydana geldiğinde,vakum devre kesicio daldaki devre kendiliğinden açılacaktır ve vakum kesicinin kesme kapasitesi arkı hızlı bir şekilde söndürerek arızayı temizleyecektir. Diğervakumlu devre kesicileraynı bara üzerinde karşılıklı etkileşim olmadan normal çalışmada kalır.

II. Anormal durum – kesici arıza koruması bitişikteki vakumlu devre kesicileri etkileyebilir

Arızalı dalın koruması doğru şekilde çalıştığında ancakvakum devre kesicisıkışmış bir çalışma mekanizması, sekonder kontrol devresindeki bir arıza veya vakum kesicideki vakum derecesinin kesintiye yol açacak şekilde düşmesi nedeniyle açma başarısız olursa, kesici arıza koruması başlatılacaktır. Bu noktada, arıza koruması diğer bitişikleri tetikleyecektir.vakumlu devre kesicilerkısa devre arızasını gidermek ve kazanın büyümesini önlemek için aynı bara üzerinde kısa bir gecikmeyle-.

III. Dolaylı etki – bara voltajındaki dalgalanmalar bitişik vakumlu devre kesicilerin yanlışlıkla açılmasına neden olabilir

Hat arızasını giderme işlemi sırasında, ilgili bara üzerinde diğer baraların kontrol ünitelerini etkileyebilecek geçici voltaj dalgalanmaları meydana gelebilir.vakumlu devre kesicilerAynı baraya bağlı olması, yanlışlıkla açmaya neden olur. Kademeli açmayı önlemenin anahtarı şudur: koruma ayarlarının doğru şekilde koordine edilmesivakumlu devre kesicileryukarı ve aşağı yöndeki cihazların karakteristik eğrilerinin kesişmemesini sağlamak için her seviyede; ve vakum kesicilerin vakum derecesinin düzenli olarak test edilmesi ve kontak aşınma derecesinin kontrol edilmesi.

Sonuç olarak normal şartlardavakumlu devre kesicileraynı barada seçici koruma sayesinde birbirlerine müdahale etmez; yalnızca sistemin arızalanması gibi anormal koşullar altındavakum devre kesiciAçmak için kesici arıza koruması bitişikte neden olur mu?vakumlu devre kesicileryolculuk yapmak.

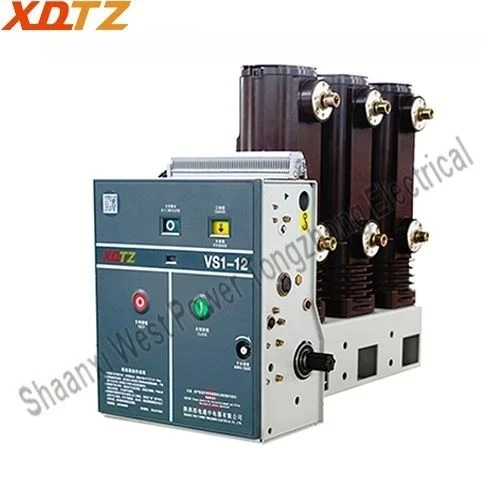

Hakkında daha fazla bilgi edinmek istiyorsanız VS1-12 1250Yan Çalışma Mekanizmasına Sahip Vakumlu Devre Kesici lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin.
