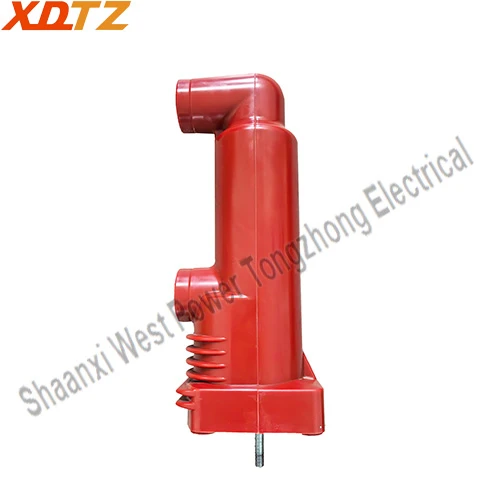

12kV gömülü direk, 12kV vakum kesicinin ve iletken konektörlerin katı yalıtım malzemesi ile kapsüllendiği bağımsız bir bileşendir. Başlıca avantajları arasında basit bir yapı, az sayıda çıkarılabilir parça, yüksek güvenilirlik ve mükemmel yalıtım kapasitesi sayılabilir. Gömülü kutup, vakum kesicinin ve iletken terminallerin APG işlemi ve epoksi reçine kullanılarak tek bir ünite halinde katılaştırılmasıyla oluşturulur.

Ürün Özellikleri

Şartname Sayfası

HAYIR.

İsim

Birim

Veri

Gerilim Parametreleri

1	Nominal Frekans (fr)	Hz.	50/60
2	Nominal Gerilim (Ur)	kV	12
3	Nominal Kısa Süreli (1 dk) Güç Frekansı Dayanım Gerilimi (Ud)	kV	48
4	Nominal Yıldırım Darbe Dayanım Gerilimi (Tepe) (Yukarı)	kV	75

Mevcut Parametreler

1	Nominal Akım (Ir)	A	630/1250/1600/2000/2500/3150/4000/5000
2	Nominal Kısa Devre Kesme Akımı (Isc)	ka	25/31.5/40/50
3	Nominal Kısa Devre Kesme Akımında Çalışma Döngüleri	Döngüler	30
4	Nominal Kısa Süreli Dayanım Akımı (Ik)	ka	25/31.5/40/50
5	Nominal Kısa Devre Süresi (tk)	s	4
6	Nominal Dayanım Akımı (Tepe) (Ip)	ka	63/80/100/125
7	Nominal Kısa Devre Açma Akımı (IMC)	ka	63/80/100/125
8	Nominal Kısa Devre Kesme Akımı DC Bileşeni	%	40
9	Standart Çalışma Sırası	mm	O-0.3s-CO-180s-CO O-180s-CO-180s-CO ( 40kA'dan büyük veya ona eşit)

Mekanik Parametreler

1	Hareketli Parçaların Kütlesi	kilogram	0.5~5
2	Kendiliğinden Kapanan Temas Gücü	N	70±25~240±80
3	Nominal Temas Basıncı	N	2000±200~6000±500

Anahtarın Mekanik Özelliklerine İlişkin Gereksinimler

1	Taşınan ve Sabit Kontak Arasındaki Boşluk	mm	9±1
2	Ortalama Açılma Hızı (kontak aralığının %75'inden kontak kapalı konuma kadar)	m/s	1.2±0.2
3	Ortalama Kapanma Hızı (kontak aralığının %30'undan kontak kapalı konuma kadar)	m/s	0.7±0.2
4	İletişim Kapanış Hemen Çıkma Süresi	Bayan	2'den küçük veya eşit
5	Kontakların Eşzamansızlığını Kapatma ve Açma	Bayan	2'den küçük veya eşit
6	Kontak Açılışı Geri Tepme Genliği	mm	2'den küçük veya eşit

Ömür

1	Depolama Süresi	Yıllar	20
2	Mekanik Dayanıklılık	Kez	10000
3	İzin Verilen Temas Aşınma Kalınlığı	mm	3

Ürün Avantajları

Daha az çıkarılabilir parçaya sahip modüler tasarım, basit bir yapı ve güvenilir performans sağlar.

①Yüksek Güvenilirlik

Yüzey izolasyonu hacim izolasyonuna dönüşerek hava izolasyonuna göre çevresel faktörlerin etkisini azaltır ve izolasyon mukavemetini büyük oranda arttırır.

②Geliştirilmiş Yalıtım Gücü

Çevre kirliliğine karşı güçlü direnç, özellikle SF6 gazı kullanımının azaltılmasında mükemmel, sıfır sera gazı emisyonu hedefine katkıda bulunuyor.

③Çevre Koruma

‌Ürün Uygulamaları

12kV gömülü direk, 12kV nominal voltajı ve 50Hz/60Hz frekansıyla özellikle enerji, makine, kimya, metalurji, madencilik ve tüm çalışma koşullarında çalışan diğer sektörler için uygundur.
